18.12.08

Desarmar un notebook Acer Aspire de la serie 4*** - Evaluando.

En lo personal, este equipo me fue entregado para hacer una limpieza (Su dueño derramó bebida sobre el teclado del mismo, dejando algunas teclas pegadas), aparte, aproveché de evaluar el mismo para la posibilidad de colocar una tarjeta wireless mas sus respectivas antenas y pigtails.

Lo cual es completamente posible.

También se mostrará paso a paso, como desarmar el equipo.
Mas de alguno querrá limpiarlo.

Bueno, sin mas preámbulos, y ya que estamos cayendo nuevamente en el vicio del pornogeek. Comenzaremos mostrando a la modelo.

La nueva victima del desarme es un Acer Aspire, 4315.


Primero que nada, hay que darlo vuelta. Todo se puede hacer desde la contratapa. Antes que nada, hay que retirar la batería.



Podemos aprecia una gran tapa, con 9 tornillos, esta provee acceso a todos los componentes del equipo que se pueden cambiar.
Lamentablemente, la pila de la placa está en una zona inalcanzable, y para acceder a ella, hay que desarmar el equipo.

Para retirar esta cubierta, hay que soltar los 9 tornillos, y levantarla desde el extremo mas pequeño. Esta tiene unos ganchos alrededor, y cuesta un poco retirarla, habiendo hecho esto, se jala hacia la izquierda (referente a la foto), para sacar los últimos.


Los círculos rojos indican la ubicación de tornillos, y las flechas indican la dirección de movimientos para retirar la tapa.


Ya retirada la tapa, vemos que está todo a la vista, el disipador con su respectivo heatpipe y bajo este están, el procesador y el puente norte, al lado se ven las memorias y disco duro.

Esto es lo mínimo necesario. Aquí ya puedes hacer cualquier cambio en dispositivos.

Junto al ventilador centrifugo hay un puerto mini PCI. En el cual se puede colocar una tarjeta wireless, la que este equipo no trae.



He aquí la tapa, ya retirada.


El disco duro se encuentra bajo esa especie de case de aluminio, cuando retiras la tapa, solo queda un tornillo en esta (ya extraído), y el otro está anclado desde la tapa externa.


Para retirarlo debes tomar una de las lengüetas plásticas y tirarlo en la dirección que muestra la fotografía.


Para las memorias es el mismo procedimiento, en la gran mayoría (si no en su totalidad), solo separas las pestañas metálicas que la sujetan en los bordes y la memoria salta sola.


Así queda la memoria luego de retirada. Al lado de esta se ve el heatpipe del procesador, al lado de los tornillos hay unos números; los que indican el orden ideal en el cual soltar y/o apretar los tornillos del mismo.


Luego de soltar los primeros 3 tornillos, sueltas el ultimo que está junto al ventilador.


He aquí el detalle de los números del disipador. La fotografía se tomó con el disipador fuera.

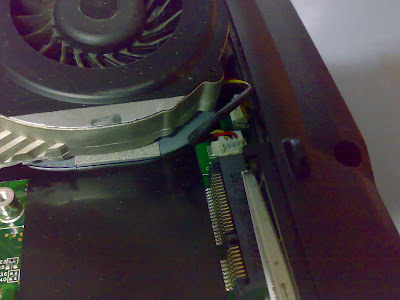

Y desconectas la alimentación soltando el molex que se ve en la imagen. Luego de esto, levantas el disipador.


Y allí queda el procesador y el puente norte en detalle.


Desarmando el disipador para limpiarlo un poco.
Tiene 4 tornillos pequeños que sujetan una tapa. Si los quitas podrás acceder a las aletas del disipador para poder retirar el polvo acumulado.


Y la turbina como tal tiene 3 tornillos. Y están al reverso.


Aquí yace desarmada, lista para ser limpiada.


Luego sueltas el tornillo que está en el agujero enfocado en la fotografía para liberar la unidad óptica.


Y retirarla tal cual muestra la imagen.


Luego retiras todos los tornillos de la cubierta inferior, y mantén esos tornillos reunidos.


En este equipo, el teclado es bastante fácil de quitar, en la imagen se ven las pestañas que lo sujetan, no tiene ningún tornillo de anclaje, así que solo liberando estas pestañas es suficiente para retirar el mismo.


Luego lo levantas desde los "F".


Y liberas el cable plano moviendo la pieza café del puerto.


Para el cable plano del touchpad es el mismo procedimiento.


Luego sueltas las pestañas de la cubierta bajo la pantalla, y la retiras como en la imagen de abajo.


Ya retirado, se pueden ver el puerto de la conexión al panel LCD, y se aprecian 2 molex, pertenecientes al micrófono y a los parlantes.


En este caso, solo tiene 2 tornillos por lado de cada bisagra, el 2do está por debajo.


Y se desconectan los molex, retiras los tornillos y ya puedes sacar la pantalla.


La tomas de ambos bordes, y la tiras hacia arriba.


Luego de sacarla, retira los tornillos (3) que se encontraban bajo el mismo, los cuales mantienen la cubierta en su lugar.



En la bahía para la batería, este equipo traía una cinta plástica y bajo esta hay dos tornillos cortos que anclan los parlantes. Así que debes sacar la misma y soltar dichos tornillos.


Ahora, debes levantar la cubierta, idealmente apoyado con una uñeta para desarme, soltando las fijaciones que unen ambas cubiertas. Te recomiendo hacerlo desde la parte posterior.


Acá ya se puede apreciar la pésima optimización del cableado en lo que respecta a la salida de USB lateral. El porqué se explicará mas abajo con unas fotografías.


Y aqui, el Puente Sur.


Una panorámica del equipo sin la cubierta.


Cerca de la bahía de la unidad óptica, podemos apreciar un cable serial plano que da a un I/O de audio.


El cual de desconecta de la misma manera que todos los puertos del equipo.


La placa está afirmada al chasis del equipo solo por 1 tornillo, que se encuentra en la esquina superior derecha, luego de haberlo retirado, ya puedes sacar la misma como se ve en la imagen.


Y he allí el armazón.


Bueno, y a lo que vinimos, en realidad los botones bajo esa cubierta eran los pegados, pero para llegar a ellos se requirió del desarme del equipo.

Aun así se le realizó un mantenimiento general al mismo.

La plaquita metálica está sujeta por 2 botones.


El procesador viene con un socket atornillado, así que es posible realizar upgrade sobre el mismo.


Puente norte en detalle.


Los botones del touchpad.


Acceso rápido a Internet y Interruptor Wireless.


Botón de encendido, y mas arriba, el conector del LCD.


Otra vista del socket, el cual cuenta con 3 fases de poder y 4 transistores mosfet para el procesador, memorias y puente norte.

También se aprecia el cable de alimentación que va desde el plug a la mobo.


Vista del reverso de la placa.


Vista completa de la MB, en esta imagen se aprecia la bahía para la pila y junto a esta, la tarjeta ethernet.


Y he aquí la identificación de la placa, el ensamblador es Foxconn.


Bueno y ahora detallare el problema de implementación con los cables del USB.
Por lo general la unidades ópticas de los notebooks vienen diseñadas para poder ser reemplazadas en caso de que se haga una reparación o simplemente un upgrade.


En la simulación de la puesta de la unidad óptica, está se trabó con los cables y no es recomendable realizar fuerza sobre el mismo.
Suele ser bastante tedioso realizar un cambio de unidad óptica en estos equipos.


Levantando el cable recién la unidad entra con suavidad. Y no, no trae ningún adhesivo para fijarlo a la cubierta, el cable sencillamente se encuentra suspendido.


Y allí se encuentra este en su posición original. El colocarlo con la cubierta puesta es posible, pero corres el riesgo de desprender el cable de la bahía y como consecuencia tener que desarmar todo el equipo para volver a colocarlo.

Esto es una experiencia personal.


Ya luego de haber puesto la unidad óptica, puedes poner la cubierta.


El resto ya es en orden inverso.


En conclusion.

- El que la mayoría de los dispositivos intercambiables estén al alcance representa una gran ventaja al querer realizar un upgrade. Sin embargo, se podía considerar imperdonable que estando toda esta facilidad, cambiar la pila requiera desensamblar gran parte del equipo.

- El que los botones vengan soldados y no en pequeñas placas separadas lo hace una solución de ahorro de espacio y de facilidad para desarmar. El problema es que en caso de que el boton falle deberás entrar a soldar.

-Lo feo es la mala implementación del cable de los USB, podrían haber ido con una malla mejor y sin pasar sobre el dispositivo optico.
