26.7.09

[PornoGeek] Asus EEE Pc. (56 kbps warning!, 10 mpx)

Hace poco tuve la posibilidad de tener en mis manos el equipo que inició la ondanada de "netbooks" que partiría después. Obviamente no desaproveché la oportunidad para revisarlo (xD), quería ver el primer SSD (Solid State Disk) implementado, y la disposición de las piezas que podían hacer a este equipo tan pequeño.

Les presento el Asus EEE PC 701 2G, hoy en Pornogeek.



En primer lugar, especificaciones.

Pantalla: 7" in (17.8 cm) 800×480 TFT LCD
CPU & Chipset : 900 MHz Intel Celeron-M ULV 353
OS: Linux Xandros
Comunicaciones: 10/100 Mbps Ethernet
WLAN: WiFi 802.11b/g
Tarjeta Gráfica: Intel GMA 900
Memoria: 512MB
Almacenamiento: 2 GB SSD
Audio: Realtek ALC662 5.1, con altavoces estéreo, micrófono
Dimensiones y Peso: 22.5 x 16.5 x 2.1~3.5cm, 922g

A primera vista el equipo parece bastante completo, para su reducido tamaño. Nada menos podría esperarse de la Mercedes Benz del Hardware. Asus.


Lado Izquierdo: Ethernet, 1 USB, Jack Audio / Micrófono, rejilla de ventilación.


Lado Derecho: Salida VGA, 2 USB, Lector de Tarjetas.


Botón de encendido, y la leyenda Eee PC Series.
Ahora, ya que hay muchos reviews en Internet circulando, yo solo me dedicare a esta parte. Hardware.


Aprovechas de retirar los tornillos de la parte trasera. Son 6.


Antes que nada; como en todo equipo antes de desarmar. Hay que retirar la batería.


Sobre la parte superior del teclado de aprecian 3 pestañas metálicas, acá una en detalle.
Hay que hundirlas, ya después de esto, puedes retirar el teclado.


Bajo el mismo se aprecia los cables planos, el ancho pertenece al teclado, y el angosto al touchpad.


Ya sin teclado se pueden apreciar los tornillos de la parte superior. Debes retirarlos todos.
El papel adhesivo amarillo representa la garantía del equipo, pero acá no le tenemos miedo.


Ya sin los tornillos, puedes retirar la cubierta (es algo complicado quitarla, pero se hace de arriba hacia abajo y de derecha a izquierda).



Touchpad.


La metodología de desarme del equipo es bastante sencilla, es solo un sándwich entre ambas cubiertas; no hay ningún tornillo afirmando la placa madre bajo las tapas.

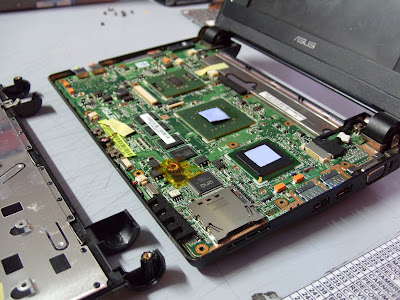

Panorámica del procesador y el puente norte.
Se alcanzan a apreciar las primeras 4 "pastillas" de memoria ram.


Los Chips de ram son del fabricante Hynix, que también realiza memorias para Nvidia y Ati.


Se ve una fase de poder análoga, 3 mosfets, el puente sur (no pude sacarle el parche)
El chip "ENE" es el que controla el teclado.


El nombre del Fabricante, obviamente.


La conexión de la pantalla la placa. (Junto a esta la salida de VGA)


Vista general.


Por lo que se ve en esa imagen, la placa entre los equipos con o sin webcam son exactamente iguales.
Están las entradas para los molex "camera" (que equivaldría a la webcam obviamente) y el "speaker" que son los parlantes; que están junto a la pantalla.


El ventilador; aunque en este caso no refrigera el procesador, se encarga de mantener en una temperatura estable las fases de poder análogas del equipo, que son 2, las que veremos en unas cuantas fotografías mas)


Acá el reverso de la placa madre, allí se aprecian las fases de poder que alimentan el procesador y los chips principales.


Nuevamente, como en la mayoría de los casos es audio pertenece a Realtek


El controlador de ethernet atheros, y el botón de reset.


Acá están los chips que me interesaban.
Los dos chips Hynix son de almacenamiento SSD, de 1GB cada uno. Junto a ellos el controlador. Esto es el "disco duro" del equipo.
Arriba se aprecia parte de la tarjeta Wifi.


En la imagen siguiente podemos ver el conector minicard del WiFi, y una fase de poder.

El detalle de la tarjeta Wifi


Las otros chips de memoria que se encontraban en el reverso de la placa.


La entrada de alimentación externa. La cual viene soldada al PCB.


Un USB, y al fondo las fases de poder del procesador.


Los botones del touchpad.


Audio.


Y el procesador. en detalle el 800/0m/400, que significa - Frecuencia nucleo / Cache total / FSB.


El tamaño del procesador.


Puente Sur, con el parche xD.


Puente norte.


En conclusión es un equipo bastante bien fabricado. La ventaja de su desarme es que todos los tornillos son del mismo tamaño.



La gran desventaja de este que solo puedes ampliarlo a la versión con webcam, No tiene slot para memorias ram ni conexion para disco. Claro que su utilidad es mas que nada navegar en Internet y trabajo de oficina.

19.7.09

[Pornogeek] Compaq Presario C700

Bueno, la falta de tiempo me ha hecho ausentarme por bastante tiempo de las pistas de este blog (Trabajar y Estudiar no es para nada un chiste), por lo tanto, las entradas se hacen a pedacitos y ahora vamos por la sección mas abandonada.

En el día de hoy les tenemos. Compaq presario C700.

Este equipo pertenece a la gama asequible de HP, (mas bien, de este modelo), Originalmente venia con un Celeron de 2.0 y 1 GB de ram. Luego del Upgradeo quedo en un Pentium Dual Core de 1,86 (la plata no dio para mas xD), con 2Gb de ram y 160 de Disco Duro.

El modelo en detalle es este.



Al darlo vuelta, se aprecian 2 grandes tapas atornilladas, y el sector de la batería. Obviamente antes de hacer cualquier cosa debes quitar la batería; No creo que quieras freír tu placa madre.



Quitas primeramente los 2 tornillos de la tapa central (vienen pegados a la misma, por lo que salen junto a la tapa)


Bajo la anterior se encuentran:
1.- Memorias Ram
2.- Molex de alimentación (Junto a las memorias)
Observacion: El molex viene desde el plug de AC, la entrada de batería viene pegada a la placa y esta mas arriba.
3.- Tarjeta Wireless (La de la cubierta de de metal agujereado).
4.- Puente norte (Bajo el heatpipe).

A primera vista el equipo trae condensadores sólidos. Lo que aumenta su durabilidad.



El tornillo enfocado permite retirar la unidad óptica.



Las memorias se sacan del modo habitual. Abriendo ligeramente las patas que la acomodan.


Luego se pueden retirar con facilidad.


La Wifi tiene 2 tornillos, que al retirarlos sacaran la wireless. Los pigtails son a presión.



Ahora retiramos la segunda tapa, que en su interior contiene el disco duro. En este caso, los mismo tornillos que afirman la tapa, sujetan el disco, por lo tanto, al retirarla sera solo llegar y sacar.



Se tira hacia afuera, soltando el conector y se levanta.


Ya sin el disco duro, retiramos todos los tornillos de la tapa posterior y damos vuelta el notebook.



El teclado no esta afirmado por nada mas que tornillos, por lo tanto, al sacar los tornillos de abajo saldrá fácilmente.


El conector tiene una pestaña, la cual debes soltar para liberar el cable plano antes de retirar el teclado.


Bajo el teclado se encuentran la mayoría de los molex del equipo.


El molex de 4 contactos pertenece al audio.
El de 2 a la webcam.
El conector plano de 8 lineas al touchpad
Y hay un agujero en el centro de la placa que permite el paso de los pigtails a la parte inferior.




El panel de botones esta suelto. Tiene un par de tornillos tras el mismo. Los cuales fueron retirados hace un momento.
Solo esta afirmado por unas pequeñas pestañas plásticas, y este panel se retira desde la base de la pantalla hacia adelante.



Hay que desconectar el molex de la salida de video.


Y sacar los pigtails y el cable de la webcam de las canalas para poder quitar la pantalla.


Retiramos los tonillos de ambas bisagras y la pantalla saldrá sola.



Luego, tomas el panel desde adelante y lo levantas. Asi dejaras la placa madre al descubierto.


La Mobo en todo su esplendor.


Tenemos acá a nuestro puente sur.


Si bien el equipo tiene buenos condensadores, de los molex no podemos decir lo mismo.
Son mas bien frágiles y suelen quebrarse con facilidad.


En este equipo el ventilador (entre turbina y blower) viene totalmente apartado del sistema de refrigeración.



La gracia de esto es que permite limpiar la cara interna de las aletas disipadoras, las que juntan pelusas y polvo.


Este conector es el de los USB laterales.


El PCB del USB solo tiene ese tornillo.


Acá lo vemos fuera.


Finalmente, la mobo esta sujetada solo por ese tornillo.



Antes de retirar la placa, detalle. El conector de alimentación DEBE estar desconectado.

Ya sin el tornillo, puedes quitar la mobo.


Allí esta el chasis sin placa.


El plug de alimentación esta allí, El cable pasa bajo el parlante.


Alli se puede ver mas en detalle.



La Mobo en detalle.


La pila.


El multilector de tarjetas. Y la salida de S-Video.


Acá el procesador, bajo el disipador. Los 4 tornillos vienen con un numero junto a ellos, los cuales sugieren el orden de retirada de estos.


Acá tenemos la placa en todo su esplendor.


Acá el detalle del tornillo que sujeta el procesador, con el detalle de los candados.
Obviamente, y como en la mayoria de estos equipos, el ensamblador de la placa es Foxconn.


El hay 2 fases de poder para el procesador.


Acá el puente norte (estaba con artic silver 5 xD)


En resumen.

1.- Que el plug de alimentación este aparte a la placa permite cambiarlo si este fallara.
2.- Los condensadores sólidos. Estos dan una mayor vida útil al equipo.
3.- Los terminales de los molex son demasiado blandos, se me rompio uno solo al sacar el mismo.

Los equipos HP y Compaq suelen desarmarse de la misma forma.
